Android 部分

目标读者：进行二次开发、需要打通 Android 设备与 DejaOS 设备可视对讲的工程师。

1. 背景与上下文

本方案是“以 DejaOS 设备为中心”的跨端对讲模型，Android demo 的定位是配套端：

DejaOS 设备作为被呼叫目标，使用固定序列号（serial no）标识设备身份。
Android 设备作为移动端/室内端入口，通过私有信令服务与 DejaOS 设备建立会话。
音视频链路由 WebRTC 承载，信令链路由私有 WebSocket 协议承载。

从实现本质看，Android demo 就是：

使用 Google WebRTC 库（org.webrtc.*）处理 Offer/Answer/ICE 和媒体传输。
使用私有 WebSocket 协议连接私有信令服务，完成会话创建、呼叫、断开、透传。

这意味着对讲过程可拆成两条链路：

信令链路：谁呼叫谁、会话状态、参数协商（通过 WebSocket）。
媒体链路：音视频与 DataChannel 数据（通过 PeerConnection）。

2. 方案价值与 Android Demo 作用

Android Demo 主要用于三件事：

演示 Android 与 DejaOS 设备可视对讲的完整最小流程。
提供“信令 + WebRTC”的可运行参考实现，缩短二次开发接入周期。
提供多业务场景入口（实时、回放、下载、MJpeg）用于能力验证与联调。

其基本架构如下：

应用层（com.rhrtc.webrtcsdk）：页面交互、业务参数组装、信令消息收发。
核心层（com.rhrtc.webrtc）：WebRTC 连接、音视频轨道、ICE 处理、录制与工具能力。
全局连接层（APPAplication）：维护 WebSocket 客户端与全局消息分发。

3. 代码结构与模块职责

Java 包在 app/src/main/java/com/rhrtc 下，主要分两层。

3.1 `com.rhrtc.webrtcsdk`（业务/UI 层）

APPAplication
- 全局 Application，负责：
  - 生成本端 ID（ownid）
  - 持有目标设备 ID（peerid）
  - 生成 WebSocket 地址：ws://<host>/wswebclient/<ownid>
  - 管理 JWebSocketClient 生命周期
  - 维护回调列表 WebSocketMsgCallback，向各 Activity 分发信令
MainActivity
- 功能入口页：Real video / Remote Play / Download / MJpeg video
RealVideoActivity、RemotePlayActivity、MjpegVideoActivity、DownLoadActivity
- 各场景对讲页面，包含：
  - 发起 __connectto / __call
  - 处理 _create / _offer / _ice_candidate 等回包
  - 触发 PeerConnectionClient 的 offer/answer/candidate 逻辑
WebSocketMsgCallback
- WebSocket 消息回调接口，解耦全局连接与页面逻辑

3.2 `com.rhrtc.webrtc`（媒体与网络核心层）

PeerConnectionClient
- WebRTC 核心封装：PeerConnectionFactory、轨道管理、Offer/Answer、ICE、统计、录制挂接
JWebSocketClient
- 基于 org.java_websocket 的客户端封装
record/*
- 录制链路：音频拦截、视频帧落盘、录制器实现
utils/*
- 音频路由、蓝牙、权限、EGL、约束参数等工具

4. 运行流程（Android 端）

4.1 启动阶段

APPAplication.onCreate() 初始化 ownid、peerid、wsurl。
创建 WebSocket 客户端并连接信令服务。
Activity 注册 WebSocketMsgCallback，接收全局信令回调。

4.2 呼叫建立阶段（典型实时视频）

页面发起 __connectto，请求创建会话。
服务端返回 _create，携带在线状态与 iceServers。
页面发送 __call，声明模式（live/play）、音视频/DataChannel参数。
双方交换 _offer / __answer（或 __offer / _answer，视发起方而定）。
双方持续交换 __ice_candidate / _ice_candidate，完成连通。
媒体链路稳定后进入通话态。

4.3 结束阶段

任一侧发送断开事件（__disconnected 或 _session_disconnected）。
页面清理 PeerConnection、渲染器与会话状态。

5. 关键参数

5.1 身份与目标参数

ownid
- Android 端自身 ID，当前实现用随机 UUID。
- 这样设计的原因是：Android/H5 端不要求像 DejaOS 设备那样使用固定硬件序列号注册，可用会话级随机身份。
peerid
- 目标 DejaOS 设备 ID，本质是设备 serial no。
- 该值必须与实际目标设备序列号一致，否则会出现“能连信令但无法正确呼叫设备”的情况。
sessionId
- 单次会话唯一标识，贯穿创建、呼叫、ICE、断开全过程。

5.2 信令服务地址参数

wsurl
- 示例工程默认使用我们提供的测试服务地址。
- Android/H5 通过 WebSocket 连接信令服务，对应 WebSocket 端口。
- DejaOS 设备端使用的是更底层协议栈，不走 WebSocket，所以端口与 Android/H5 不一致是正常设计。

5.3 媒体与业务参数（`__call`）

mode：live（实时）或 play（回放）
source：
- live 时一般为 MainStream / SubStream
- play 时一般为回放文件名
audio / video / datachannel：
- 协议层支持多形态表达（例如方向字符串或布尔语义映射）；
- Android demo 当前常见取值为 audio="sendrecv"、video="recvonly"、datachannel="true"；
- 接入时以服务端兼容规则为准。
iceservers：服务器下发或业务侧注入的 ICE 列表

6. 设备主导场景下的呼叫关系说明

在实际业务里，即使是“DejaOS 设备主动找 Android”，常见落地也不是设备直接呼叫 Android 建链，而是：

DejaOS 设备通过既有通道通知业务后台（来电/告警/门铃事件）。
后台再通知 Android 客户端。
Android 客户端收到通知后，反向以 peerid=设备serialno 发起 WebRTC 呼叫。

因此从信令实现上看，Android 往往是“实际发起连接的一侧”，而设备是“稳定标识、被呼叫目标的一侧”。

7. 联调建议（Android）

优先确认 WebSocket 已连接且 peerid 可达（在线状态来自 _create.state）。
先打通 live + MainStream + audio/video=true 的最小链路，再叠加 DataChannel、回放等特性。
若出现“有信令无画面”：
- 先检查 ICE 是否持续交换；
- 再检查 iceServers 是否有效、网络是否限制 UDP；
- 最后核查编解码和渲染面配置。
若出现“页面收到消息但状态不推进”，优先检查事件名下划线方向（__xxx vs _xxx）是否发送反了。

8. 示例源码与 APK

Android 示例源码（GitHub）：
- https://github.com/DejaOS/DejaOS/tree/main/demos/vf105_v12/vf105_v12_intercom/android/src
已构建 APK 下载地址（GitHub）：
- https://github.com/DejaOS/DejaOS/blob/main/demos/vf105_v12/vf105_v12_intercom/android/app-debug.apk

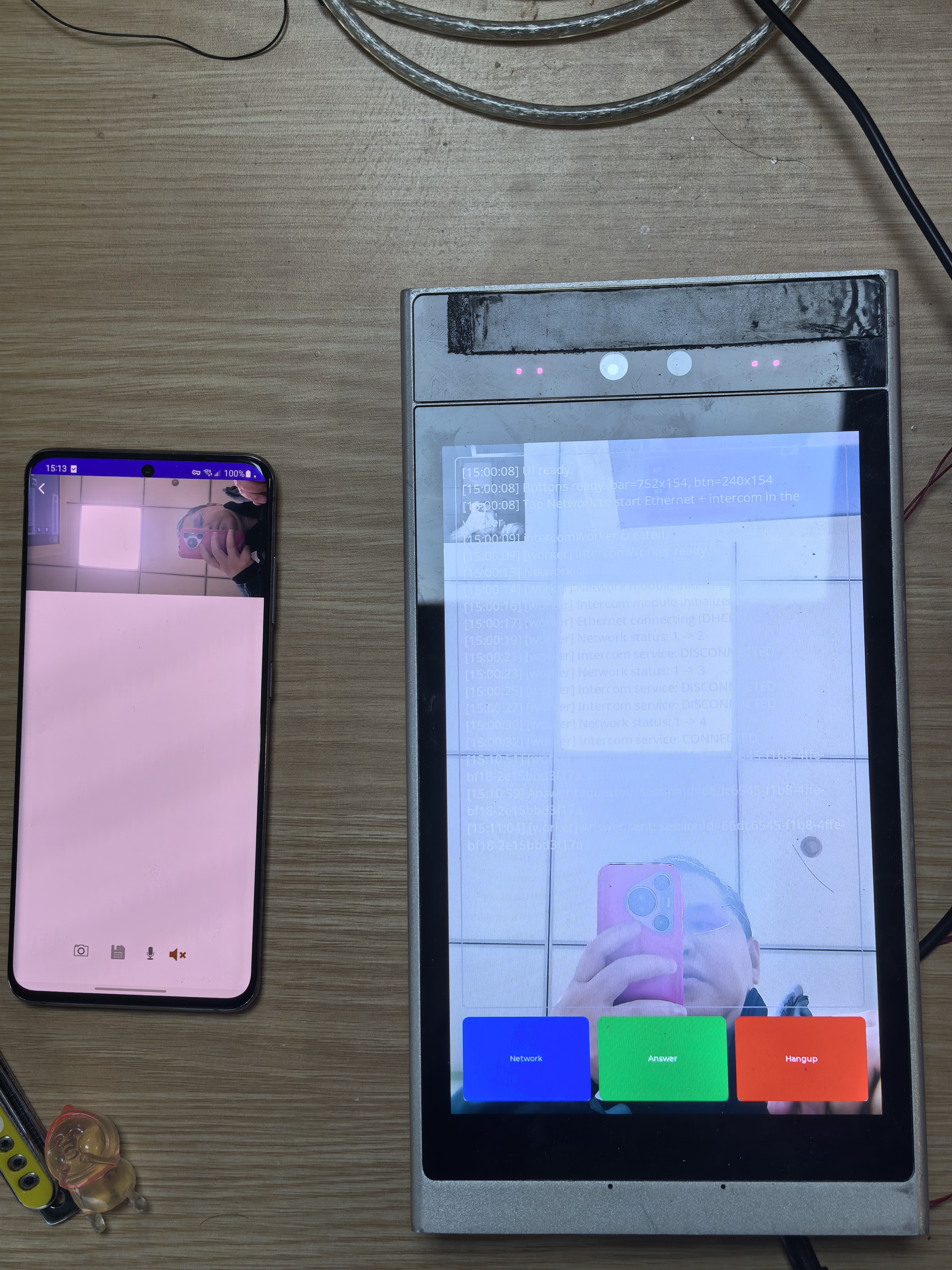

9. 联调截图（Android + DejaOS）

Android 与 DejaOS 可视对讲联调效果

附录 A：WebSocket 信令协议

约定：

以下为厂商提供的私有 WebSocket 协议事件名，属于除 DejaOS 设备外各客户端（Android/H5 等）共用的接入协议。
双下划线前缀 __ 一般表示“客户端主动发送到服务端”；
单下划线前缀 _ 一般表示“服务端/对端回推到客户端”。
字段命名以现网兼容为主（如 label、sdpMLineIndex 并存场景），接入时按服务端实际为准。
本附录为协议层说明；Android/H5 在字段取值上可存在实现差异，均以服务端兼容规则为准。

A.1 公共数据结构

多数事件 data 内包含：

sessionId：会话 ID
sessionType：会话类型，按客户端类型与服务端约定取值（如 app、IE）
messageId：消息唯一 ID（建议 UUID）
from：发送方 ID
to：目标方 ID

A.2 建链主流程（设备发 Offer 的常见流程）

1）创建会话请求：`__connectto`

{
  "eventName": "__connectto",
  "data": {
    "sessionId": "xxx",
    "sessionType": "IE",
    "messageId": "xxx",
    "from": "meid",
    "to": "peerid"
  }
}

2）服务端回创建结果：`_create`

{
  "eventName": "_create",
  "data": {
    "sessionId": "xxx",
    "sessionType": "IE",
    "messageId": "xxx",
    "from": "meid",
    "to": "peerid",
    "state": "online",
    "iceServers": []
  }
}

state：online / offline
iceServers：后续建 PeerConnection 使用

3）发起呼叫参数：`__call`

{
  "eventName": "__call",
  "data": {
    "sessionId": "xxx",
    "sessionType": "IE",
    "messageId": "xxx",
    "from": "meid",
    "to": "peerid",
    "mode": "live",
    "source": "MainStream",
    "datachannel": true,
    "audio": true,
    "video": true,
    "user": "admin",
    "pwd": "123456",
    "iceservers": "[]"
  }
}

4）接收 Offer：`_offer`

{
  "eventName": "_offer",
  "data": {
    "sessionId": "xxx",
    "sessionType": "IE",
    "messageId": "xxx",
    "from": "meid",
    "to": "peerid",
    "type": "offer",
    "sdp": "v=0...",
    "state": "optional"
  }
}

5）回 Answer：`__answer`

{
  "eventName": "__answer",
  "data": {
    "sessionId": "xxx",
    "sessionType": "IE",
    "messageId": "xxx",
    "from": "meid",
    "to": "peerid",
    "type": "answer",
    "sdp": "v=0..."
  }
}

6）交换 ICE Candidate

客户端发：

{
  "eventName": "__ice_candidate",
  "data": {
    "sessionId": "xxx",
    "sessionType": "IE",
    "messageId": "xxx",
    "to": "peerid",
    "from": "meid",
    "label": 0,
    "candidate": "candidate:..."
  }
}

客户端收：

{
  "eventName": "_ice_candidate",
  "data": {
    "sessionId": "xxx",
    "sessionType": "IE",
    "messageId": "xxx",
    "to": "peerid",
    "from": "meid",
    "sdpMLineIndex": 0,
    "candidate": "candidate:..."
  }
}

A.3 反向 Offer 场景（客户端发 Offer）

该协议支持“客户端先发 Offer”路径，核心差异是：

客户端先创建本地 Offer 后再发起协商；
另一侧回 Answer；
ICE 交换逻辑不变；
仍沿用同一套 sessionId / messageId 机制。

Android 客户端实现中保留了 __offer 分支，用于兼容不同发起方流程。

A.4 信令透传消息（非 SDP/ICE）

说明：以下事件属于协议能力，Android demo 中不一定全部走主流程。

设备 -> 客户端：`_equipment_message`

{
  "eventName": "_equipment_message",
  "data": {
    "sessionId": "xxx",
    "sessionType": "IE",
    "messageId": "xxx",
    "to": "peerid",
    "from": "meid",
    "message": {}
  }
}

客户端 -> 设备：`__post_message`

{
  "eventName": "__post_message",
  "data": {
    "sessionId": "xxx",
    "sessionType": "IE",
    "messageId": "xxx",
    "to": "peerid",
    "from": "meid",
    "message": {}
  }
}

回执：_post_message（包含 result 字段，字段细节以服务端实际返回为准）。

A.5 DataChannel 消息

文档中 DataChannel 双向载荷示例统一为：

{
  "type": "xxx",
  "data": {}
}

建议：

type 作为业务动作名（如 ptz、unlock、heartbeat）
data 放具体参数
业务层自行加时间戳与签名字段（如需要）

A.6 断开流程

设备侧触发断开：`_session_disconnected`

{
  "eventName": "_session_disconnected",
  "data": {
    "sessionId": "xxx",
    "sessionType": "IE",
    "messageId": "xxx",
    "to": "peerid",
    "from": "meid",
    "message": {}
  }
}

客户端触发断开：`__disconnected`

{
  "eventName": "__disconnected",
  "data": {
    "sessionId": "xxx",
    "sessionType": "IE",
    "messageId": "xxx",
    "to": "peerid",
    "from": "meid"
  }
}

A.7 当前 Android 代码已使用的核心事件名

主动发送：__connectto、__call、__offer、__answer、__ice_candidate、__disconnected
被动接收：_create、_offer、_ice_candidate、_session_disconnected、_post_message

与附录协议可直接对应，用于接口联调与抓包核对。

A.8 Android demo 中的业务扩展事件（非核心 RTC）

主动发送：__subscribe、__play、__download
说明：这些事件用于业务场景扩展（订阅、回放、下载），不影响核心 RTC 建链主流程。
