可视化 UI Editor

DejaOS UI Editor 是 VSCode DejaOS 插件内置的可视化所见即所得编辑器。.ui 文件是描述 dxUi 控件树的版本化 JSON 文档。编辑器直接修改这份 JSON，应用运行时再由 uiLoader 将它构建为真正的 dxUi 对象树。

职责划分

.ui 文件保存控件层级、唯一 ID、坐标尺寸和显示属性；事件与业务逻辑仍然写在 JavaScript 中，并在加载 .ui 后绑定。

使用前准备

打开一个根目录包含 app.dxproj 的 DejaOS 项目。
在 IDE 中执行 Install，或使用对应 CLI 流程更新项目组件，并确认存在 dxmodules/uiLoader.js。
.ui 文件、图片和 TTF 字体必须放在 app.dxproj 所在目录或其子目录中。
当前项目生成的 dxmodules 是组件 API 的最终依据。

创建和打开 `.ui` 文件

打开 VSCode 命令面板，执行 DejaOS: Create UI File，选择 DejaOS 项目并使用 .ui 扩展名保存。也可以手动创建一个空的 .ui 文件；首次打开时，编辑器会初始化一份版本 1 文档。

.ui 文件默认使用可视化编辑器打开。如果需要检查或修复 JSON，可使用 Reopen Editor With → Text Editor 切换为文本编辑器。

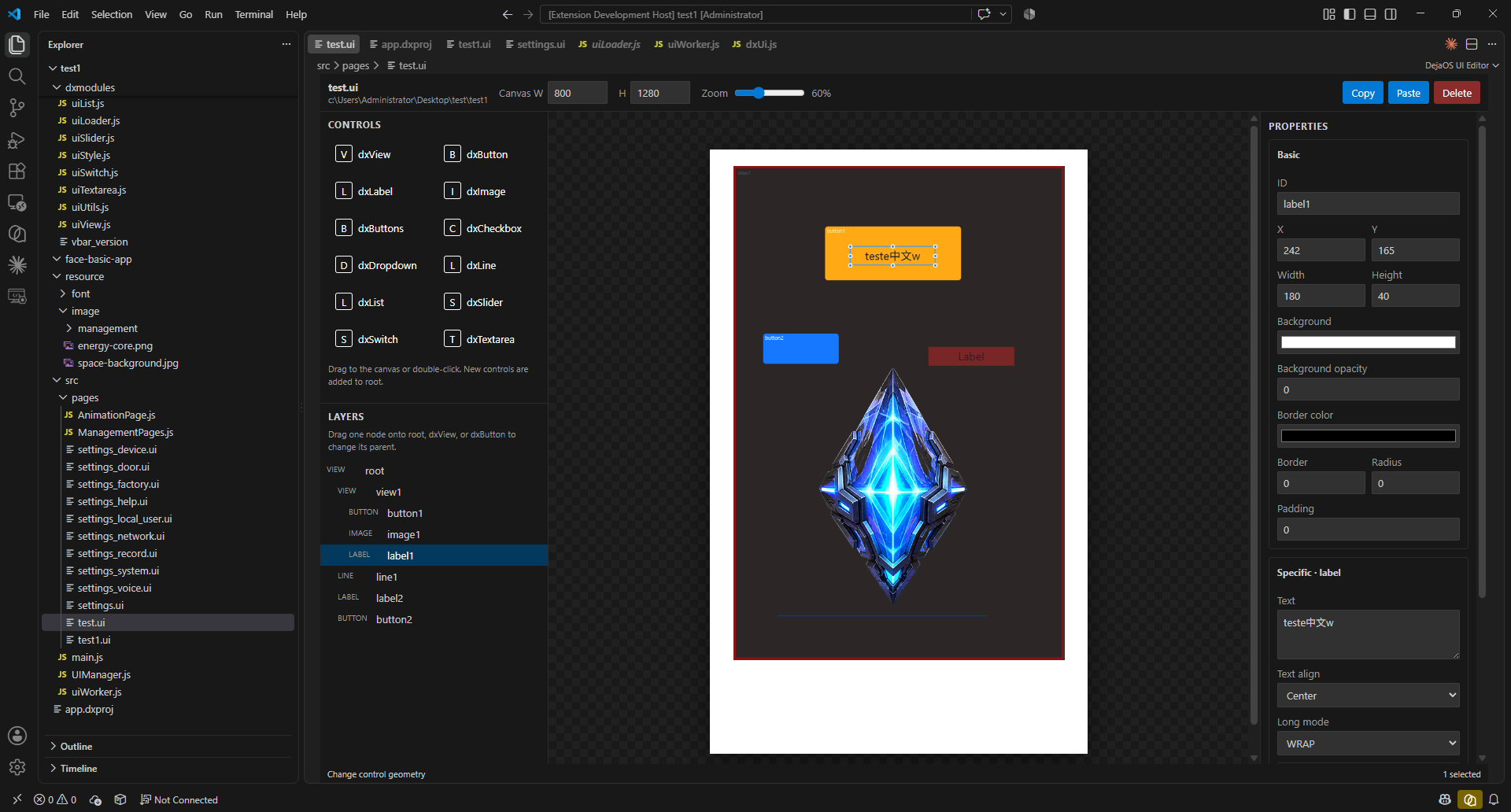

DejaOS UI Editor

编辑器主要分为四个区域：

顶部工具栏：设置画布宽高和缩放比例，并提供复制、粘贴、删除操作。
Controls：将控件拖到画布，或双击控件将其加入根节点。
Layers：显示真实的父子层级，也用于修改控件父节点。
Properties：编辑选中控件的基础属性和专有属性。

支持的控件

当前编辑器支持以下 dxUi 控件：

控件	用途
`dxView`	容器和矩形显示区域
`dxButton`	可点击的按钮容器
`dxLabel`	文本
`dxImage`	项目图片资源
`dxButtons`	按钮矩阵
`dxCheckbox`	复选框
`dxDropdown`	下拉选择
`dxLine`	多点连线
`dxList`	文本和按钮列表
`dxSlider`	数值滑块
`dxSwitch`	开关
`dxTextarea`	文本输入框

dxButton 本身没有文本属性。按钮需要显示文字时，应在按钮内部增加一个 dxLabel 子节点。

编辑界面

画布与坐标

默认画布为 800 × 1280，可在顶部工具栏修改宽高。当前编辑器使用绝对定位；控件的 x、y 坐标相对于它的直接父节点，并不一定相对于整个屏幕。

开始布局前应先把画布设置为目标设备分辨率。修改画布尺寸不会自动把已有控件适配到另一种分辨率。

选择、移动和对齐

在画布或 Layers 中单击控件即可选中。
按住 Ctrl、Cmd 或 Shift 可以增加或移除选中控件。
在画布空白区域拖出虚线框，可以框选多个控件。
可直接拖动或缩放已选中的一个或多个控件。
选中两个以上同级控件后，可在对齐面板中进行边缘对齐和中心对齐；选中三个以上同级控件后，还可以水平或垂直平均分布间距。

复制和粘贴既可以使用按钮，也可以使用 Ctrl/Cmd+C 和 Ctrl/Cmd+V。同一 DejaOS 项目中同时打开的两个 .ui 文件共享 UI 剪贴板，因此可以跨页面复制控件。不同 DejaOS 项目之间暂不支持粘贴，因为图片和字体的项目路径可能不同。

修改父节点

在 Layers 中将一个节点拖到 root、dxView 或 dxButton 上。确认后，该节点及其整棵子树会移动到新父节点下；原有子节点仍以被移动节点为父节点，而被移动节点本身的 x、y 会重新计算，使其靠近新父节点中心。

图片与字体

资源选择器只允许选择当前 DejaOS 项目中的文件：

图片：PNG、JPG/JPEG 或 BMP
字体：TTF

图片预览保留原始像素大小，超出 dxImage 控件的部分从左上角开始裁剪，不会自动拉伸，这与 dxUi/LVGL 的行为一致。建议让图片尺寸与 dxImage 控件匹配，也可以使用 Match image size 让控件匹配图片。

浏览器预览无法保证每种 TTF 都与设备完全一致。编辑器会正确保存 TTF 路径，但显示字体只是近似效果，最终文字布局仍需在目标设备上确认。

加载 `.ui` 文件

假设项目结构如下：

app.dxproj
dxmodules/
  dxUi.js
  uiLoader.js
src/
  uiWorker.js
  pages/
    home.ui
resource/
  font/font.ttf
  image/logo.png

必须先初始化 dxUi，再调用 uiLoader.loadUi()：

import dxui from '../dxmodules/dxUi.js';
import uiLoader from '../dxmodules/uiLoader.js';
import logger from '../dxmodules/dxLogger.js';
import std from '../dxmodules/dxStd.js';

dxui.init({ orientation: 1 });

const root = uiLoader.loadUi('/app/code/src/pages/home.ui');

root.loginButton.on(dxui.Utils.EVENT.CLICK, function handleLogin() {
  logger.info('Login button clicked');
});

dxui.loadMain(root);

std.setInterval(function refreshUi() {
  dxui.handler();
}, 20);

加载文件时使用 /app/code/... 形式的运行时绝对路径。.ui 文档中的图片和字体使用项目相对路径，uiLoader 会从 /app/code 解析这些资源。

SDK 2.0 应把这段代码放在专用 UI Worker 中；SDK 4.0 应在统一的主运行时中初始化和使用 UI。具体调用始终以当前项目生成的组件文件为准。

访问加载后的控件

每个控件 ID 必须是唯一且合法的 JavaScript 标识符。直接子节点会以属性形式挂到父节点上，因此可视化控件树同时也是 JavaScript 访问路径：

root
└── contentView
    └── submitButton
        └── submitLabel

root.contentView.submitButton.on(
  dxui.Utils.EVENT.CLICK,
  function submitForm() {
    root.contentView.submitLabel.text('已提交');
  }
);

点语法和方括号语法访问的是同一个直接子控件属性。控件 ID 固定时可以使用点语法；ID 保存在变量中或需要动态拼接时，应使用方括号语法：

// 下面两种写法访问的是同一个控件。
root.contentView.submitButton;
root['contentView']['submitButton'];

const controlId = 'submitButton';
root.contentView[controlId].on(
  dxui.Utils.EVENT.CLICK,
  function submitForm() {
    root.contentView.submitLabel.text('已提交');
  }
);

两种写法都必须遵循实际的控件层级。root[controlId] 只查找 root 的直接子控件，并不会在所有后代控件中搜索。例如，动态命名的返回按钮是 root 的直接子控件时，可以使用 root[prefix + 'BackButton']；如果按钮位于 contentView 中，则应使用 root.contentView[prefix + 'BackButton']。

const backButton = root[prefix + 'BackButton']; // 仅适用于 root 的直接子控件
const nestedBackButton = root.contentView[prefix + 'BackButton'];

ID 在单个 .ui 文件中必须唯一。如果多个 .ui 文件会同时加载到内存，其中的 ID 也应保持全局唯一。

可点击的父容器

当父 dxView 负责处理点击时，内部仅用于显示的 View、Image 和 Label 可能拦截触摸命中。应对这些子对象调用 clickable(false)，让点击事件落到父容器。

与 UIManager 配合使用

uiLoader.loadUi() 可以接收一个可选父节点。UIManager 页面可以把 .ui 根节点加载到管理器的公共根节点下，并从 init() 返回该根节点：

import dxui from '../../dxmodules/dxUi.js';
import uiLoader from '../../dxmodules/uiLoader.js';
import UIManager from '../UIManager.js';

const SettingsPage = {
  init: function () {
    const root = uiLoader.loadUi(
      '/app/code/src/pages/settings.ui',
      UIManager.getRoot()
    );
    const self = this;
    root.backButton.on(dxui.Utils.EVENT.CLICK, function closeSettings() {
      self.close();
    });
    return root;
  }
};

export default SettingsPage;

启动时应先初始化 dxUi，再初始化 UIManager、注册页面并打开页面。UIManager 负责页面显示、隐藏和跳转，.ui 只负责界面控件树。

当前边界

编辑器当前使用绝对坐标，暂不提供响应式或相对布局编辑。
.ui 文件不保存事件和业务逻辑。
图片和字体必须位于 DejaOS 项目目录内。
跨页面复制只支持同一项目中的 .ui 文件。
浏览器显示是设计预览；最终界面、字体、图片、触摸区域和性能需要在真实设备上验证。
