dxFingerZaz 指纹模块文档

目录​

模块介绍​

dxFingerZaz 是一个用于与 Zaz 指纹识别模块通信的 JavaScript 模块。该模块通过 UART（串口）与指纹识别硬件进行通信，提供了完整的指纹管理功能，包括指纹录入、验证、存储和管理等操作。

主要特性​

  • 连接测试：验证与指纹模块的连接状态
  • 指纹管理：获取空ID、查询注册状态、删除指纹模板、统计注册数量
  • 图像采集：捕获指纹图像、检测手指是否放置
  • 模板生成：从图像生成指纹模板、合并多个模板
  • 存储操作：存储、加载、上传、下载指纹模板
  • 搜索匹配：在指纹库中搜索匹配的指纹
  • 系统配置：读取和设置模块参数、获取设备信息

技术规格​

  • 通信方式：UART 串口通信
  • 默认波特率：115200-8-N-1
  • 指纹容量：默认 5000 个（可配置）
  • 缓冲区数量：3 个 RAM 缓冲区（Buffer 0-2）
  • 超时时间：默认 500ms（可配置）

依赖模块​

  • dxStd.js - 标准库（用于 sleep 等操作）
  • dxUart.js - UART 串口通信模块
  • dxCommon.js - 通用工具函数
  • dxLogger.js - 日志记录模块

快速开始​

1. 导入模块​

import dxFingerZaz from './js/dxFingerZaz.js';

2. 初始化模块​

在使用任何功能之前，必须先初始化模块，配置串口参数：

dxFingerZaz.init({
    id: 'fingerUart',              // 连接ID，默认 'fingerUart'
    type: '3',                     // UART类型，默认 '3'
    path: '/dev/ttySLB1',          // 串口路径，默认 '/dev/ttySLB1'
    baudrate: '115200-8-N-1',     // 波特率配置，默认 '115200-8-N-1'
    total: 5000,                   // 指纹总容量，默认 5000
    timeout: 500                   // 超时时间（毫秒），默认 500
});

3. 测试连接​

if (dxFingerZaz.test()) {
    console.log("指纹模块连接成功");
} else {
    console.error("指纹模块连接失败");
}

4. 基本使用示例​

录入指纹​

// 1. 获取一个空的指纹ID
const emptyId = dxFingerZaz.getEmptyId(1, 5000);
if (!emptyId) {
    console.error("未找到可用的指纹ID");
    return;
}

// 2. 检测手指是否放置
if (!dxFingerZaz.fingerDetect()) {
    console.log("请放置手指");
    return;
}

// 3. 采集指纹图像（第一次）
if (!dxFingerZaz.getImage()) {
    console.error("采集指纹图像失败");
    return;
}

// 4. 生成模板到 Buffer 0
if (!dxFingerZaz.generate(0)) {
    console.error("生成模板失败");
    return;
}

// 5. 提示用户再次放置手指
console.log("请再次放置手指");

// 6. 采集指纹图像（第二次）
if (!dxFingerZaz.getImage()) {
    console.error("采集指纹图像失败");
    return;
}

// 7. 生成模板到 Buffer 1
if (!dxFingerZaz.generate(1)) {
    console.error("生成模板失败");
    return;
}

// 8. 合并两个模板到 Buffer 0
if (!dxFingerZaz.merge(2, 0)) {
    console.error("合并模板失败");
    return;
}

// 9. 存储指纹模板
if (dxFingerZaz.storeChar(emptyId, 0)) {
    console.log(`指纹录入成功，ID: ${emptyId}`);
} else {
    console.error("存储指纹失败");
}

验证指纹​

// 1. 检测手指
if (!dxFingerZaz.fingerDetect()) {
    console.log("请放置手指");
    return;
}

// 2. 采集指纹图像
if (!dxFingerZaz.getImage()) {
    console.error("采集指纹图像失败");
    return;
}

// 3. 生成模板
if (!dxFingerZaz.generate(0)) {
    console.error("生成模板失败");
    return;
}

// 4. 在指纹库中搜索匹配
const matchedId = dxFingerZaz.search(0, 1, 5000);
if (matchedId) {
    console.log(`指纹匹配成功，ID: ${matchedId}`);
} else {
    console.log("未找到匹配的指纹");
}

接口调用流程​

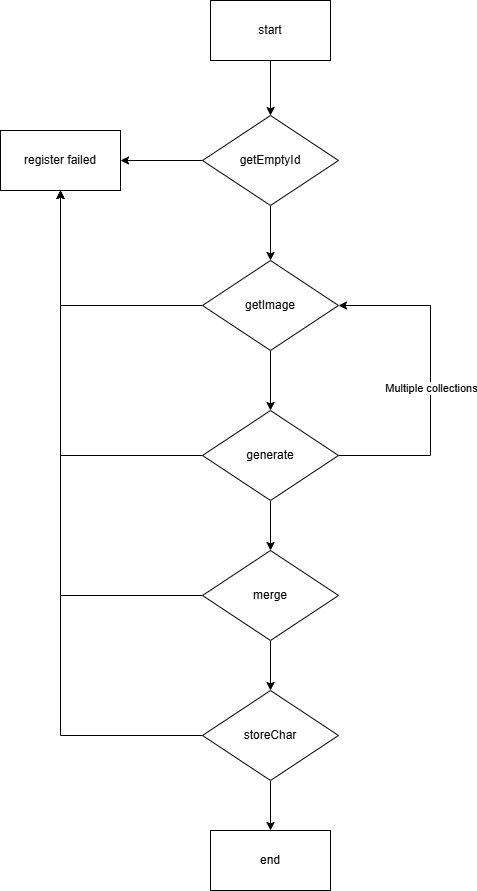

注册指纹​

采集指纹并录入，模块支持合并多次采集，用于提高识别成功率，建议采集次数1~3次，接口调用流程如下（支持直接保存特征值）：

detect

识别指纹​

detect

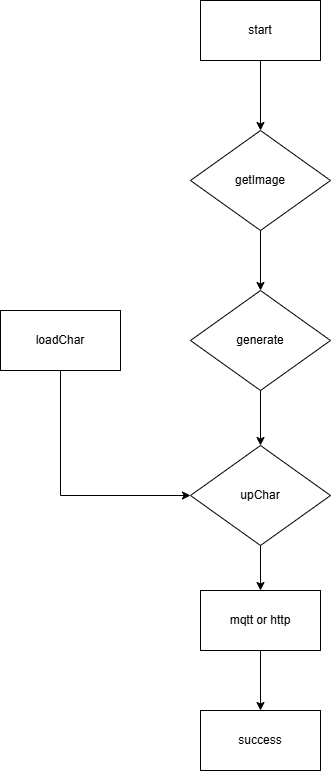

上传特征​

detect

特征值采集并下发多设备​

detect

下载模板（从主机到模块）​

开始
  ↓
读取模板数据（十六进制字符串）
  ↓
下载模板到缓冲区 (downChar)
  ↓
存储模板 (storeChar)
  ↓
结束

接口文档​

初始化​

init(params)​

初始化指纹模块，配置串口连接参数。

参数：

参数名类型必填默认值说明
params.idstring否'fingerUart'连接ID标识
params.typestring否'3'UART类型
params.pathstring否'/dev/ttySLB1'串口设备路径
params.baudratestring否'115200-8-N-1'波特率配置
params.totalnumber否5000指纹总容量
params.timeoutnumber否500超时时间（毫秒）

返回值： 无

示例：

dxFingerZaz.init({
    path: '/dev/ttyUSB0',
    baudrate: '9600-8-N-1',
    timeout: 1000
});

测试连接​

test()​

测试与指纹模块的连接是否正常。

参数： 无

返回值：

  • true - 连接成功
  • false - 连接失败

示例：

if (dxFingerZaz.test()) {
    console.log("模块连接正常");
}

管理功能​

getEmptyId(startId, endId)​

获取指定范围内的第一个空指纹ID。

参数：

参数名类型必填说明
startIdnumber是起始ID（1 到 total）
endIdnumber是结束ID（1 到 total）

返回值：

  • number - 第一个空指纹ID
  • false - 操作失败

示例：

const emptyId = dxFingerZaz.getEmptyId(1, 5000);
if (emptyId) {
    console.log(`找到空ID: ${emptyId}`);
}

getStatus(keyId)​

查询指定ID的指纹注册状态。

参数：

参数名类型必填说明
keyIdnumber是要查询的指纹ID

返回值：

  • 0 - 未注册
  • 1 - 已注册
  • false - 操作失败

示例：

const status = dxFingerZaz.getStatus(100);
if (status === 1) {
    console.log("该ID已注册指纹");
} else if (status === 0) {
    console.log("该ID未注册指纹");
}

delChar(startId, endId)​

删除指定范围内的指纹模板。

参数：

参数名类型必填说明
startIdnumber是起始ID（1 到 total）
endIdnumber是结束ID（1 到 total）

返回值：

  • true - 删除成功
  • false - 删除失败

示例：

// 删除单个指纹
if (dxFingerZaz.delChar(100, 100)) {
    console.log("删除成功");
}

// 删除范围内的所有指纹
if (dxFingerZaz.delChar(1, 100)) {
    console.log("批量删除成功");
}

getEnrollCount(startId, endId)​

获取指定范围内已注册的指纹数量。

参数：

参数名类型必填说明
startIdnumber是起始ID（1 到 total）
endIdnumber是结束ID（1 到 total）

返回值：

  • number - 已注册的指纹数量
  • false - 操作失败

示例：

const count = dxFingerZaz.getEnrollCount(1, 5000);
if (count !== false) {
    console.log(`已注册指纹数量: ${count}`);
}

getEnrolledIdList()​

获取所有已注册的指纹ID列表。

参数： 无

返回值：

  • Array - 已注册ID的数据数组
  • false - 操作失败

示例：

const idList = dxFingerZaz.getEnrolledIdList();
if (idList) {
    console.log("已注册的ID列表:", idList);
}

图像处理​

fingerDetect()​

检测手指是否放置在传感器上。

参数： 无

返回值：

  • 1 - 检测到手指
  • 0 - 未检测到手指
  • false - 操作失败

示例：

if (dxFingerZaz.fingerDetect() === 1) {
    console.log("手指已放置");
} else {
    console.log("请放置手指");
}

getImage()​

从传感器采集指纹图像。

参数： 无

返回值：

  • true - 采集成功
  • false - 采集失败

示例：

if (dxFingerZaz.getImage()) {
    console.log("图像采集成功");
} else {
    console.error("图像采集失败，请重新放置手指");
}

模板操作​

generate(bufferNum)​

从图像缓冲区生成指纹模板。

参数：

参数名类型必填说明
bufferNumnumber是缓冲区编号（0-2）

返回值：

  • true - 生成成功
  • false - 生成失败

示例：

// 生成模板到 Buffer 0
if (dxFingerZaz.generate(0)) {
    console.log("模板生成成功");
}

merge(mergeCount, bufferNum)​

合并多个指纹模板。

参数：

参数名类型必填说明
mergeCountnumber是合并数量（2 或 3）
2: 合并 Buffer 0 和 Buffer 1
3: 合并 Buffer 0、Buffer 1 和 Buffer 2
bufferNumnumber是存储合并结果的缓冲区编号（0-2）

返回值：

  • true - 合并成功
  • false - 合并失败

示例：

// 合并 Buffer 0 和 Buffer 1 到 Buffer 0
if (dxFingerZaz.merge(2, 0)) {
    console.log("模板合并成功");
}

存储管理​

storeChar(keyId, bufferNum, overwrite)​

将缓冲区中的模板存储到指纹库。

参数：

参数名类型必填说明
keyIdnumber是指纹ID
bufferNumnumber是缓冲区编号（0-2）
overwriteboolean否是否覆盖已存在的指纹（默认 false）

返回值：

  • true - 存储成功
  • false - 存储失败

示例：

// 存储模板，不覆盖
if (dxFingerZaz.storeChar(100, 0)) {
    console.log("存储成功");
}

// 存储模板，覆盖已存在的
if (dxFingerZaz.storeChar(100, 0, true)) {
    console.log("存储并覆盖成功");
}

loadChar(keyId, bufferNum)​

从指纹库加载模板到缓冲区。

参数：

参数名类型必填说明
keyIdnumber是要加载的指纹ID
bufferNumnumber是目标缓冲区编号（0-2）

返回值：

  • true - 加载成功
  • false - 加载失败

示例：

// 加载ID为100的指纹到 Buffer 0
if (dxFingerZaz.loadChar(100, 0)) {
    console.log("加载成功");
}

upChar(bufferNum)​

从缓冲区上传模板到主机。

参数：

参数名类型必填说明
bufferNumnumber是缓冲区编号（0-2）

返回值：

  • string - 模板数据（十六进制字符串）
  • false - 上传失败

示例：

const template = dxFingerZaz.upChar(0);
if (template) {
    console.log("模板数据:", template);
    // 可以将模板保存到文件或数据库
}

downChar(bufferNum, template)​

从主机下载模板到缓冲区。

参数：

参数名类型必填说明
bufferNumnumber是缓冲区编号（0-2）
templatestring是模板数据（十六进制字符串）

返回值：

  • true - 下载成功
  • false - 下载失败

示例：

const templateData = "a1b2c3d4..."; // 从文件或数据库读取的模板数据
if (dxFingerZaz.downChar(0, templateData)) {
    console.log("下载成功");
    // 然后可以使用 storeChar 存储到指纹库
}

搜索功能​

search(bufferNum, startId, endId)​

在指纹库中搜索匹配的指纹。

参数：

参数名类型必填说明
bufferNumnumber是包含待匹配模板的缓冲区编号（0-2）
startIdnumber是搜索起始ID（1 到 total）
endIdnumber是搜索结束ID（1 到 total）

返回值：

  • number - 匹配的指纹ID
  • false - 未找到匹配或操作失败

示例：

// 在 Buffer 0 中搜索，范围 1-5000
const matchedId = dxFingerZaz.search(0, 1, 5000);
if (matchedId) {
    console.log(`找到匹配的指纹，ID: ${matchedId}`);
} else {
    console.log("未找到匹配的指纹");
}

系统配置​

getParam(paramType)​

获取模块参数值。

参数：

参数名类型必填说明
paramTypenumber是参数类型（0-4）
0: 设备ID [1-255]
1: 安全等级 [1-5]
2: 重复检查 [0/1]
3: 波特率 [1:9600 ... 8:921600]
4: 自动学习 [0/1]

返回值：

  • number - 参数值
  • false - 操作失败

示例：

// 获取安全等级
const securityLevel = dxFingerZaz.getParam(1);
if (securityLevel !== false) {
    console.log(`安全等级: ${securityLevel}`);
}

setParam(paramType, paramValue)​

设置模块参数值。

参数：

参数名类型必填说明
paramTypenumber是参数类型（0-4）
paramValuenumber是参数值（0-255）

返回值：

  • true - 设置成功
  • false - 设置失败

示例：

// 设置安全等级为 3
if (dxFingerZaz.setParam(1, 3)) {
    console.log("安全等级设置成功");
}

getDeviceInfo()​

获取设备信息。

参数： 无

返回值：

  • string - 设备信息字符串
  • false - 操作失败

示例：

const deviceInfo = dxFingerZaz.getDeviceInfo();
if (deviceInfo) {
    console.log("设备信息:", deviceInfo);
}

错误处理​

所有接口在操作失败时都会返回 false，并记录错误日志。建议在使用时进行错误检查：

const result = dxFingerZaz.someFunction();
if (result === false) {
    console.error("操作失败，请检查日志");
    // 查看日志获取详细错误信息
}

注意事项​

  1. 初始化顺序：使用任何功能前必须先调用 init() 初始化模块
  2. 缓冲区使用：模块有 3 个 RAM 缓冲区（0-2），注意不要覆盖正在使用的缓冲区
  3. 指纹录入：建议采集 2-3 次指纹图像并合并，以提高识别准确率
  4. ID 范围：所有 ID 相关操作必须在 1 到 total（默认 5000）范围内
  5. 超时设置：如果模块响应较慢，可以增加 timeout 参数值
  6. 错误重试：接收数据时会自动重试 5 次，避免因模块响应慢而失败

常见问题​

Q: 为什么 getImage() 总是失败？​

A: 可能的原因：

  • 手指未正确放置在传感器上
  • 手指太干或太湿
  • 传感器脏污，需要清洁
  • 建议先调用 fingerDetect() 确认手指已放置

Q: 如何提高指纹识别准确率？​

A:

  • 录入时采集 2-3 次指纹并合并
  • 适当提高安全等级（使用 setParam(1, value)）
  • 确保手指清洁且正确放置

Q: 如何批量删除指纹？​

A: 使用 delChar(startId, endId) 指定范围即可批量删除。

Q: 模板数据如何保存？​

A: 使用 upChar() 获取模板的十六进制字符串，可以保存到文件或数据库。需要时使用 downChar() 恢复。

Demo 示例​

完整的示例项目请参考 vf105_v12_finger_demo 演示项目。
